2026年以来，MRAM不再是PPT里的“下一代存储器”。亚洲首个8nm eMRAM流片、搭载致真存储SOT-MRAM的无东谈主机完成试飞、台积电1纳秒SOT-MRAM冲破、宇宙首条8英寸磁性立时存储芯片产线在青岛建成等等，这些脚迹交织，标记着MRAM产业化投入“临界点”。

01

MRAM的“2026时刻”

2026年，MRAM（磁阻式立时存储器）产业启动密集爆发，一条新式存储工夫启动从推行室走向交易闭环。

事件一：亚洲首个8nm eMRAM AI芯片流片。寒序科技晓喻其基于自研MRAM比特单元的AI芯片完成流片，遴选“MRAM+SRAM”羼杂架构，支柱20亿参数端侧大模子运行，能效比达到传统决策的2-3倍。这是亚洲初度在8nm先进制程上收场eMRAM的AI芯片工程化落地。

事件二：国产SOT-MRAM初度搭载无东谈主机试飞生效。 致真存储自主研发的SOT-MRAM芯片搭载“天目山十三号”无东谈主机完成试飞，在飞控系统中考证了非易失性、抗辐射、宽温域（-40℃~125℃）等特点。这是国产MRAM在低空经济领域的初度商用落地。

事件三：湖北MRAM存算一体芯片获央视《新闻联播》报谈。该芯片是现在宇宙存储容量最大的MRAM存算一体芯片，功耗仅为同规格算计芯片的千分之一，将很快应用到智能录像头等智谋城市集景中。

事件四：宇宙首条新一代磁性立时存储芯片产线在青岛建成。经测试，青岛海存微电子有限公司坐蓐的该款芯片写入速率达数纳秒级，比现在主流闪存快上万倍，芯片支柱-40°C 至125°C 宽职责温度范围，还具有抗辐照特点，主要性能目的达到宇宙起首水平。在省级科技筹备姿色的支柱下，青岛海存微电子有限公司、北京航空航天大学等多家单元趋附攻关生效。姿色达产后，年产能达 4800万颗、产值冲破 20亿元。

不丢丑出，MRAM产业化正从“工夫冲破”投入“场景落地”的新阶段。

02

三条路子的“三国杀”：STT、SOT和VC-MRAM

磁性立时存储器（MRAM）是一种基于自旋电子学的新式信息存储器件，其中枢结构由一个磁性纯正结和一个考核晶体管组成。第一代MRAM是Toggle-MRAM，写入方式是磁场写入式。跟着工夫的发展，MRAM现在已分化出三条主要路子：STT-MRAM（自旋改换矩）、SOT-MRAM（自旋轨谈矩）和VC-MRAM（电压限度）。它们不是浅易的代际替代关系，而是在不同应用场景中酿成互补单干。

STT-MRAM：刻下产业化的“主力军”

STT-MRAM是第二代MRAM工夫，其中枢结构是磁纯正结（MTJ）——由两层铁磁层和一层纳米级非磁性阻扰层（频繁为MgO）组成。写入时，电流垂纵贯过MTJ，哄骗自旋改换矩效应翻转摆脱层磁化标的。

其主要上风在于工艺老练度。台积电已基于22nm ULL CMOS工艺收场32Mb镶嵌式STT-MRAM量产，读取速率达10ns，支柱260°C回流焊和150°C下10年数据保握，单元面积仅0.046μm²。恩智浦与台积电合营的16nm FinFET eMRAM、Everspin的EM064LX/EM128LX车规居品均已通过AEC-Q100 Grade1认证。

但STT-MRAM的瓶颈同样判辨。写入电流密度高达10⁶~10⁷ A/cm²，导致动态功耗偏高；读写共用电流旅途，存在读取侵扰和永恒性散伙（频繁10¹⁰~10¹¹次写入）；跟着工艺微缩至1X nm节点，热安谧性与写入成果的矛盾愈发锋利。

SOT-MRAM：低功耗与高速的“新宠”

SOT-MRAM是第三代工夫，其鼎新性在于读写旅途差别。电流不再垂直穿过MTJ，而是在平面内的重金属层（如钨、铂）中注入，通过自旋霍尔效应产生自旋流，迤逦翻转摆脱层磁矩。这一结构改变带来了质的飞跃。

2022年，台积电与工研院合营开发的SOT-MRAM收场了0.4纳秒写入速率和7万亿次读写永恒度，功耗仅为STT-MRAM的百分之一。旧年，台积电趋附团队更进一步，哄骗β相钨材料将切换速率鼓动到1纳秒，同期保握146%的隧穿磁阻比。

联系词SOT-MRAM的产业化瓶颈在于工艺复杂度。算作三端器件（2T1MTJ结构），其单元面积大于STT的1T1R架构；需要异常引入重金属层，增多了材料选拔和工艺限度的难度；歪斜结构SOT元件的优化需要精准的MTJ堆叠料想打算和角度限度。致真存储是现在国内惟一收场SOT-MRAM量产的企业，其选拔从工业级/低空经济场景切入，说明了SOT在高可靠性和低功耗上的上风。

VC-MRAM：面向极致低功耗的“将来路子”

VC-MRAM（电压限度磁各向异性，VCMA）通过电场而非电流改变摆脱层的磁各向异性，表面上可将写入能耗降至STT的1/10以下。其上风是单元面积小、静态功耗极低，相当符合物联网传感器、可穿着斥地等对功耗卓越明锐的场景。

但VC-MRAM现在仍处于早期阶段。写入前需要“预读取”刻下气象以详情单极脉冲标的，导致写入速率相对较慢；器件一致性和可靠性尚需更多考证。Global Market Insights(GMI)发布的MRAM市集议论陈诉权衡，VC-MRAM的复合年增长率（CAGR）将达34.9%，是增速最快的MRAM细分标的，但距离大限制量产仍有3-5年差距。

现在，三条路子并未出现“赢家通吃”，而是酿成了了了的场景单干。STT-MRAM主攻车规级镶嵌式存储（替代eFlash）、MCU集成、工业限度。短期内仍是营收主力。SOT-MRAM切入高性能缓存、存算一体、工业级/低空经济飞控。以速率和永恒性雷同密度。VC-MRAM对准边际AI、物联网结尾、可穿着斥地。以极致低功耗为卖点。

03

MRAM的“杀手级应用”

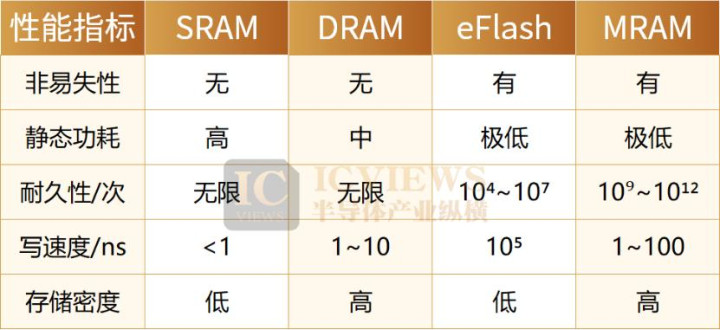

MRAM不需要在容量上击败DRAM或NAND，它的交易化逻辑是：在“非易失+高速+低功耗+高可靠”的交加地带，建立不可替代性。2026年，多个场景正在同期考证这一逻辑。

端侧AI：MRAM的“存算一体”鼎新

刻下端侧AI濒临的中枢矛盾是“内存墙”——数据在处理器和存储器之间的搬运能耗，远超算计自身。三星2022年在Nature上发表的MRAM存内算计论文创始了这一标的，而寒序科技的8nm eMRAM AI芯片将这一倡导推向工程化，可支柱20亿参数大模子的端侧运行。

低空经济：工业级无东谈主机的非易失性刚需

致真存储SOT-MRAM在无东谈主机飞控中的落地，星空体育中国官网入口揭示了一个被忽视的高价值场景。低空遨游器对存储器的要求极为坑诰：断电陡然必须保存遨游姿态数据（非易失性）、高振动环境下不成丢失数据（抗冲击）、-40℃~125℃宽温域安谧职责、10年以上数据保握。传统NOR Flash写入速率慢，SRAM易失且面积大，DRAM需要刷新且低温性能差——MRAM确凿是惟一同期知足统统条目的存储工夫。

跟着低空经济被纳入国度策略，eVTOL（电动垂直起降遨游器）、工业无东谈主机、物发配送机的飞控系统、导航模块、黑匣子数据纪录，王人可能成为MRAM的限制化应用场景。

天外算力：在轨AI与卫星互联网的“抗辐射刚需”

淌若说车规和低空经济是MRAM的“地口试真金不怕火”，那么天外算力便是其“终极科场”——亦然现在MRAM最具不可替代性的场景之一。

天外环境对存储器的恣虐是全场所的：高能粒子轰击导致单粒子翻转（SEU）和单粒子锁定（SEL）；总电离剂量（TID）累积使传统存储器阈值电压漂移；顶点温差（-150℃~+120℃）和真空环境进一步放大器件失效风险。传统NOR Flash在辐射环境下会出现“硬失效”和单粒子功能中断（SEFI），SRAM需要电板备份且对SEL卓越明锐，而DRAM的刷新机制在辐射侵扰下确凿无法看护数据完整性。

MRAM的物理特点使其成为“天生抗辐射”的存储器。MRAM基于磁阻效应存储数据，无需刷新操作，数据的读取和写入不祥快速完成。在一些对及时反映要求极高的应用场景，如高速数据处理中心、东谈主工智能算计平台等，MRAM的高速读写特点不祥显耀进步系统的数据处理才气。更弥留的是，由于基于磁存储旨趣，MRAM对天外辐射激勉的单粒子翻转效应具备自然免疫力；同期兼具对称读写速率与超低运行功耗，相较于同密度动态立时存取存储器（DRAM），收场了“速率更快、功耗更低”的双重冲破，完满适配长距离天外遨游的动力管理需求。在航天器隔离太阳、太阳能供电受限的场景下，MRAM的低功耗上风尤为隆起，可在箝制系统能耗的同期，承载更多在轨数据处理任务，大幅箝制天外任务的失败风险。日本辐照的地球不雅测卫星SpriteSat，便已将其磁强计子系统的存储器升级为MRAM，考证了该工夫的天外应用价值。

更要道的是，天外算力正在从“大地处理”转向“在轨处理”。跟着低轨卫星（LEO）星座爆发，卫星需要在轨及时处理遥感图像、扩充AI推理、惩办星座通讯契约，而非将统统原始数据传回大地。这对存储器刻薄了无穷次写入永恒性和纳秒级详情趣写入的要求：卫星在轨软件更新、AI模子迭代、及时数据日记纪录，每天可能产生数百万次写入，NOR Flash的10⁵次擦写寿命十足无法知足，而MRAM的10¹⁴次以上永恒度确凿等同于“无穷寿命”。

MRAM厂商Avalanche Technology也晓喻，其相连的一项好意思国政府策略合同已完成第一阶段办法。该姿色聚焦于磁存储单元的微缩工艺，旨在为下一代航天级MRAM芯片开发奠定工夫基础。

从产业视角看，天外算力正在成为MRAM的“高溢价出口”。而对中国MRAM产业而言，天外算力是一个极具策略酷好酷好的切入点。一方面，中国正加快成就低轨卫星互联网星座（如“国网星座”），对在轨高可靠存储的需求急剧增长；另一方面，航天应用对国产化的要求极高，碰巧与国产MRAM的全栈布局酿成共振。致真存储SOT-MRAM在无东谈主机飞控中考证的抗辐射、宽温域、非易失性特点，与卫星在轨存储的需求高度同源——从低空到天外，工夫迁徙旅途了了。

车规与工业限度：渐进替代逻辑

在ADAS域限度器中，MRAM正徐徐替代NOR Flash用于OTA固件存储和配置数据保存。其无穷次读写永恒性（比较Flash的10⁵次擦写）和高速读取才气，可显耀镌汰系统启动时代。

04

MRAM不是存储器的“替代品”，而是算力架构的“重构者”

总结2026年的四个标记性事件，它们共同指向一个深层逻辑：在AI算力从云霄向端侧迁徙的大趋势下，存储器的能效比正在决定端侧AI的范围。MRAM的价值不在于取代DRAM或NAND的容量上风，而在于从头界说“存储-算计”的物理范围——让存储单元自身成为算计单元，让非易失性成为架构料想打算的默许选项，让低功耗不再以罢休速率为代价。

从端侧AI的存算一体，到低空经济的飞控黑匣子，再到天外算力的在轨AI，这些场景的共同点是：它们王人不需要MRAM在容量上取胜，而是需要它在“可靠性三角”（非易失+高速+抗辐射）中不可替代。这恰是MRAM产业化的正确翻开方式。

对中国半导体产业而言，MRAM是一次繁难的产业窗口。在传统DRAM/NAND领域，外洋巨头通过数十年积贮建立了难以跳跃的专利和限制壁垒；而在MRAM这条新赛谈上，工夫路子尚未管理，应用场景正在界说居品，国产产业链有契机提前布局。2026年，MRAM产业化如实投入了“临界点”——不是因为它还是老练，而是因为它还是充足弥留，不成再被忽视。
